【性能特点】
1、自行开发的能量反馈, 中央控制器用 32 位处理器实现实时控制，FPGA 技术保证精度，单脉冲能量波动<±2%，任意波形控制，可设置20多个拐点；
2、采用PWM 恒流稳压充电方式（输出650V±2V)，保证激光放电的稳定性，冲击电流很小，也避免了外部电网中电压的变化对激光焊接机的影响；
3、能量反馈，实时控制，开关频率达50KHz全光纤能量传输系统，日本进口三菱光纤，整个能量传输系统损耗在 8%以内，25MM 厚度光学平台，加缓冲胶垫，光学防尘密封，专业的调整架设计；
4、整机安全性能按欧标设计。有32处安全检测点，多重保护，模块式设计，水路电路完全分开。
【适用范围】

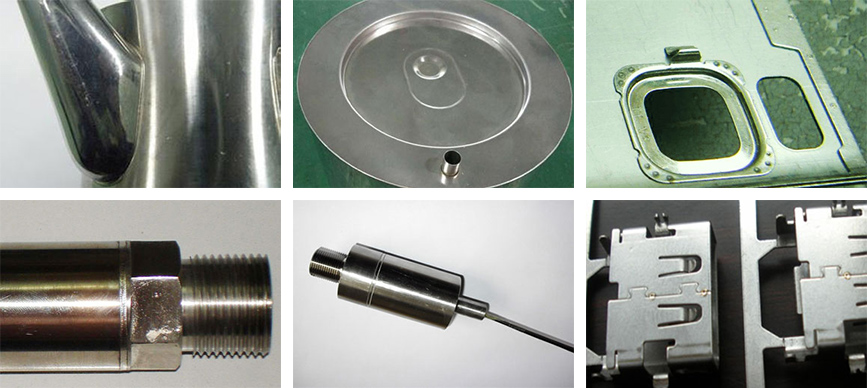

可适合补焊多种模具材料: S136、NAK80、718、738、P20、SKD-11、 SKD-61、 H13、W302、GS2344、GS2343、 GS2082等各国模具钢材。焊后不会产生裂痕、沙孔、疤痕、变形、氧化、适合镜面抛光，咬花，蚀纹，选用相应的焊材和相应的补焊参数可使补焊部位达到近HRC60°的硬度。

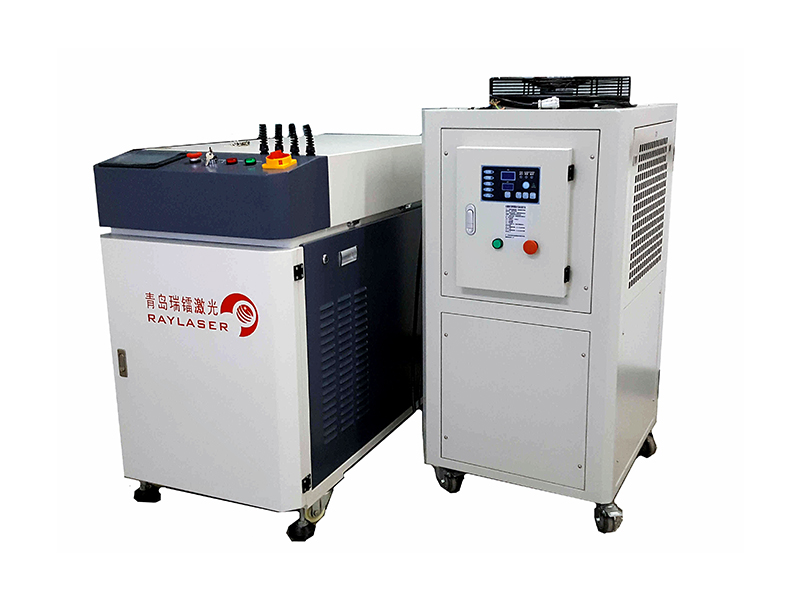

设备型号 | RL-WPY75 | RL-WPY150 | RL-WPY300 | RL-WPY400 |
|---|---|---|---|---|
激光波长 | 1064nm | |||
输出功率 | 75W | 150W | 300W | 400W |
峰值功率 | 5KW | 6KW | 10KW | 12KW |
最大脉冲能量 | 40J | 60J | 100J | 130J |
反馈方式 | 实时能量反馈控制 | |||
传输光纤 | 三菱SI200\SI300\SI400\SI600 L=5M | |||
分光方式 | 能量分光/时间分光（标配1路出光，最多4路） | |||

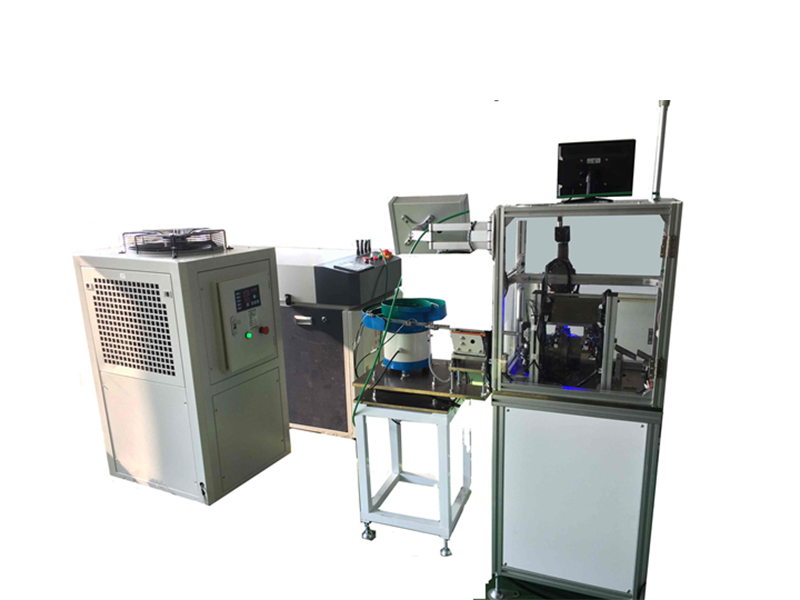

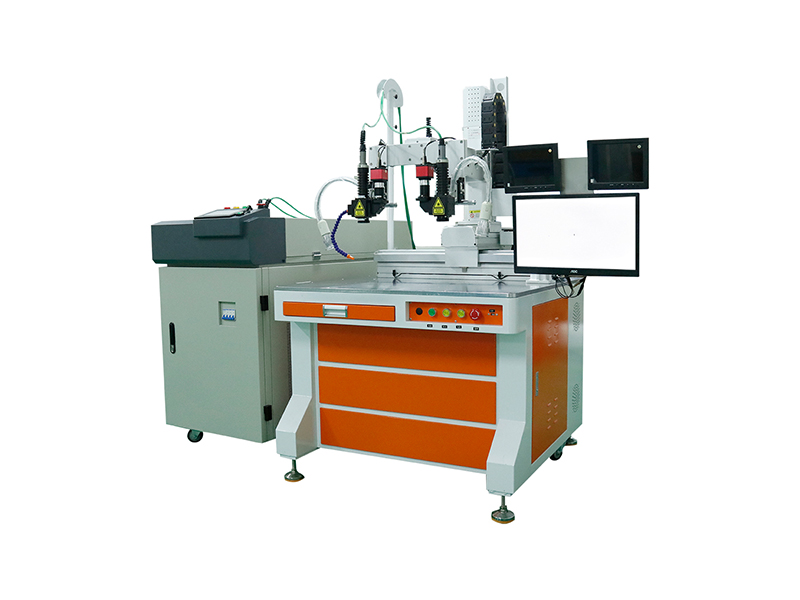

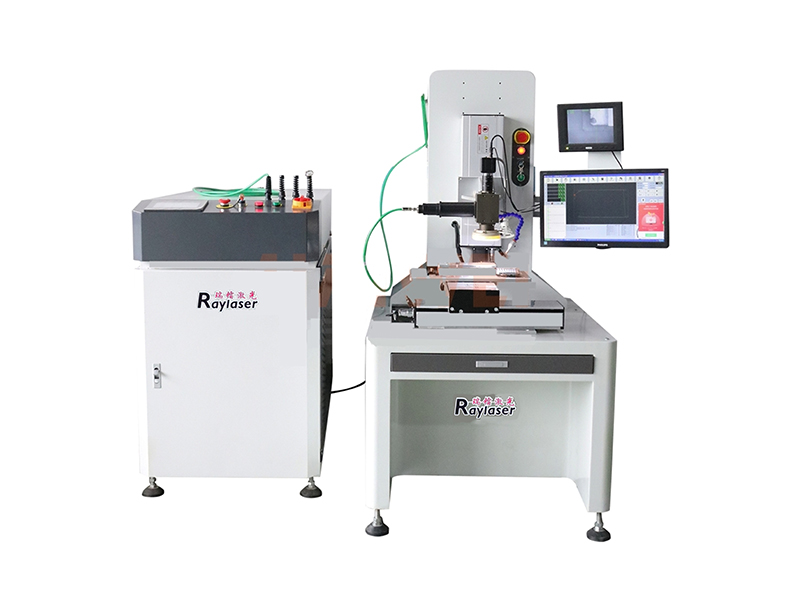

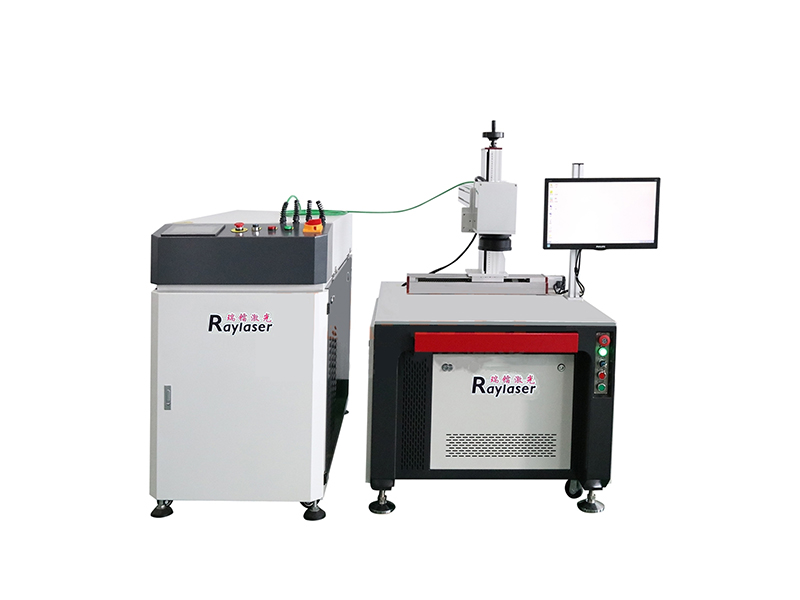

可配套系统 | 可选配振镜焊、4轴自动焊、非标工作台或机器人 | |||
脉冲宽度 | 0.1ms-30ms | |||
脉冲频率 | 1Hz～100Hz | |||
焊接厚度 | 0.1-5mm，视材料而定 | |||
焊接深度 | 1.0mm（sus304） | 2.0mm（sus304） | 3.0mm（sus304） | 4.0mm（sus304） |
冷却方式 | 水冷 | |||
环境要求 | 温度：13℃～35℃ 湿度：5%～75% | |||
设备功耗 | 3KW | 6KW | 12KW | 15KW |
电力要求 | 单相220V/50Hz | 单相220V/50Hz | 三相380V/50Hz | 三相380V/50Hz |
| 外形尺寸 | 1100*980*500(L×H×W) | 1100*980*500(L×H×W) | 1300mm×1100mm×660mm(L×H×W) | 1300mm×1100mm×660mm(L×H×W) |
